負壓氣力輸送概況

負壓氣力輸送指利用羅茨風機（羅茨真空泵）產生負壓，將在倉泵里面與空氣均勻混合的粉粒狀物料通過管道抽送至料封泵裝置的氣力輸送系統，其輸送的時整個管道壓力低于當?shù)貧鈮旱妮斔拖到y(tǒng)，壓吸送式氣流輸送是整個氣流輸送較早實際運用、較可靠、較成熟的輸送方式。根據工作壓強不同可以分為低真空（真空度小于1000mm水柱）和高真空（真空度大于1000mm水柱）兩種形式。主要用于燃煤電廠的灰處理系統，又稱負壓氣力除灰系統，

負壓氣力輸送工作原理

負壓吸送式氣力輸送的流化倉是利用空氣使粉煤灰顆粒能夠充分地形成流態化狀態，從而使粉煤灰能夠順利地進入負壓吸灰正壓輸送管道。負壓吸灰流化倉內部是由兩塊多孔薄鋼板組成的，在上下多孔板之間夾有透氣層。

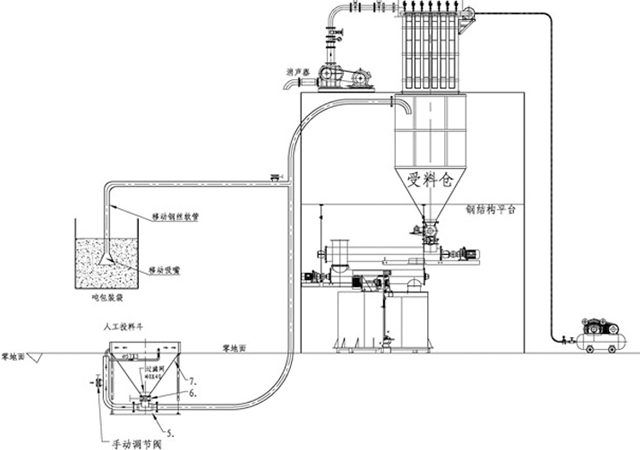

負壓氣力輸送一般用羅茨真空泵作動力源，將管路及罐式倉抽成一定的真空狀態，促成進風口在大氣壓的作用下形成物料粉粒料與氣體的兩相流，經輸送管道輸入旋風分離器。兩相流在旋風分離器內由于離心力及重力作用下，使大部分物料與氣體分離。少量的物料與氣體進入除塵器，通過濾袋作用使粉料與氣體分離，氣體排入大氣。整個流化倉內部的多孔板按一定斜度（4%-10%）布置。粉煤灰由分離器進入組合泵，由組合泵進入流化倉，加料設備加入上殼體的加料口的透氣層上?？諝庥闪骰瘋}(cāng)進入入下殼體，并沿流化倉透過透氣層，使粉煤灰流態化。進入輸送機械送出或進入正壓輸送設備內，由空氣壓縮機或羅茨風機產生的正壓，經過送料管道，將物料送入散裝物料庫(倉)。而清潔的空氣則由分離器上部排出經排風管道，從羅茨鼓風機(真空泵)排氣口排入大氣。

技術參數
